نقشه‌برداری زمینی یکی از مراحل مهم در اجرای پروژه‌های عمرانی، راه‌سازی، ساخت‌وساز، معدن و مدیریت اراضی است. با استفاده از این عملیات می‌توان موقعیت نقاط، فاصله‌ها، اختلاف ارتفاع و ویژگی‌های طبیعی و مصنوعی یک منطقه را اندازه‌گیری کرد و اطلاعات لازم را برای تهیه نقشه و برنامه‌ریزی پروژه به دست آورد.
اما نقشه‌برداری زمینی چیست، چه تجهیزاتی برای انجام آن استفاده می‌شود و چه تفاوتی با نقشه‌برداری هوایی دارد؟ انتخاب روش مناسب نقشه‌برداری به وسعت منطقه، دقت موردنیاز، شرایط محیطی و نوع خروجی مورد انتظار بستگی دارد.
در این مقاله از مپ‌انگ، با مفهوم نقشه‌برداری زمینی، روش‌های اجرا، تجهیزات، کاربردها و مراحل انجام آن آشنا می‌شوید.
نقشه‌برداری زمینی چیست؟
نقشه‌برداری زمینی (Land Surveying) مجموعه‌ای از عملیات اندازه‌گیری و پردازش داده‌های مکانی است که با هدف تعیین موقعیت نقاط، اندازه‌گیری فاصله‌ها و زوایا، محاسبه ارتفاعات و ثبت عوارض طبیعی و مصنوعی روی زمین انجام می‌شود.
در این فرآیند، نقشه‌بردار با استفاده از تجهیزات تخصصی و روش‌های محاسباتی، اطلاعات میدانی را جمع‌آوری می‌کند و پس از پردازش، نقشه‌ها و داده‌های موردنیاز پروژه را تهیه می‌کند.
برای مثال، پیش از اجرای یک ساختمان ممکن است لازم باشد حدود زمین مشخص شود، ارتفاع نقاط مختلف اندازه‌گیری شود و موقعیت ساختمان مطابق نقشه‌های اجرایی روی زمین پیاده‌سازی شود. نقشه‌برداری زمینی اطلاعات لازم برای انجام این فعالیت‌ها را فراهم می‌کند.
هدف از نقشه‌برداری زمینی چیست؟
هدف اصلی نقشه‌برداری زمینی، فراهم کردن اطلاعات مکانی قابل اعتماد برای تصمیم‌گیری، طراحی و اجرای پروژه‌هاست. مهم‌ترین اهداف این عملیات عبارت‌اند از:
- تعیین مختصات نقاط و موقعیت عوارض زمین
- اندازه‌گیری فاصله‌ها، زوایا و اختلاف ارتفاع
- تهیه نقشه‌های توپوگرافی و پلان‌های فنی
- تعیین و کنترل موقعیت عناصر پروژه‌های عمرانی
- پیاده‌سازی نقاط، محورها و ترازهای طراحی روی زمین
- محاسبه مساحت و حجم عملیات خاکی بر اساس داده‌های برداشت‌شده
- کنترل تغییرات و جابه‌جایی سازه‌ها در پروژه‌های مشخص
انواع نقشه‌برداری زمینی
روش نقشه‌برداری با توجه به هدف پروژه و نوع اطلاعات موردنیاز انتخاب می‌شود. مهم‌ترین انواع و زمینه‌های تخصصی مرتبط با نقشه‌برداری زمینی عبارت‌اند از:
۱. نقشه‌برداری توپوگرافی
نقشه‌برداری توپوگرافی برای ثبت شکل زمین، پستی‌وبلندی‌ها، خطوط تراز و عوارض طبیعی و مصنوعی استفاده می‌شود. خروجی این عملیات می‌تواند مبنای طراحی پروژه‌های ساختمانی، راه‌سازی، محوطه‌سازی و زیرساختی باشد.
در این روش، برداشت نقاط ارتفاعی و عوارض مهم منطقه امکان تهیه نقشه‌ای از وضعیت موجود زمین را فراهم می‌کند.
۲. نقشه‌برداری ساختمانی و عمرانی
در پروژه‌های ساختمانی، نقشه‌برداری برای تعیین موقعیت ساختمان، کنترل محورها، انتقال ترازها و بررسی انطباق عملیات اجرایی با نقشه‌های طراحی انجام می‌شود.
این عملیات در مراحل مختلف پروژه، از آماده‌سازی زمین تا اجرای فونداسیون و کنترل بخش‌های مختلف سازه، اهمیت دارد.

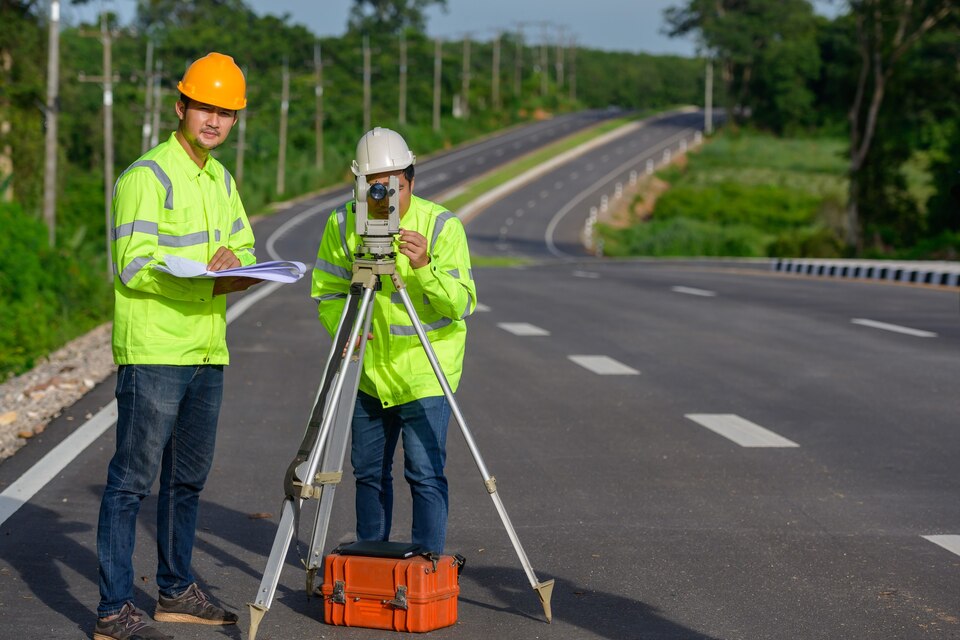

۳. نقشه‌برداری مسیر
نقشه‌برداری مسیر در پروژه‌هایی مانند راه‌سازی، خطوط انتقال آب، نفت و گاز، راه‌آهن و سایر مسیرهای زیرساختی کاربرد دارد.
در این پروژه‌ها، تعیین امتداد مسیر، برداشت پروفیل طولی و عرضی، کنترل شیب‌ها و پیاده‌سازی نقاط طراحی از فعالیت‌های مهم نقشه‌برداری است.
۴. نقشه‌برداری ثبتی و کاداستر
نقشه‌برداری ثبتی و کاداستر با هدف ثبت و مدیریت اطلاعات مکانی و حدود املاک انجام می‌شود. در این فعالیت‌ها، تعیین موقعیت و حدود زمین باید با توجه به اسناد، ضوابط قانونی و الزامات مرجع مربوط صورت گیرد.
نوع نقشه و دقت موردنیاز به هدف کار و ضوابط اجرایی آن بستگی دارد.
۵. نقشه‌برداری صنعتی و معدنی
در پروژه‌های صنعتی و معدنی، نقشه‌برداری برای کنترل موقعیت تجهیزات، برداشت محدوده‌ها، پایش تغییرات، تهیه نقشه‌های وضع موجود و محاسبه احجام عملیات خاکی به کار می‌رود.
در معادن روباز، اطلاعات نقشه‌برداری می‌تواند برای بررسی تغییرات پله‌ها، دپوها، محدوده استخراج و محاسبه حجم مواد برداشت‌شده استفاده شود.
تجهیزات نقشه‌برداری زمینی
انتخاب تجهیزات نقشه‌برداری به نوع پروژه، شرایط محیطی، دقت موردنیاز و روش برداشت بستگی دارد. هر دستگاه برای اندازه‌گیری یا ثبت بخشی از اطلاعات مکانی طراحی شده است.
توتال استیشن (Total Station)
توتال استیشن یکی از تجهیزات پرکاربرد نقشه‌برداری است که امکان اندازه‌گیری زوایای افقی و قائم و فاصله را فراهم می‌کند. با استفاده از این دستگاه می‌توان مختصات نقاط را محاسبه کرد و عملیات برداشت یا پیاده‌سازی را انجام داد.
این دستگاه در پروژه‌های ساختمانی، صنعتی، راه‌سازی و برداشت‌های دقیق زمینی کاربرد دارد.
گیرنده GNSS و GPS
گیرنده‌های ماهواره‌ای برای تعیین مختصات نقاط با استفاده از سامانه‌های موقعیت‌یابی ماهواره‌ای به کار می‌روند. GNSS اصطلاحی عمومی برای مجموعه سامانه‌های ناوبری ماهواره‌ای است و GPS یکی از این سامانه‌ها محسوب می‌شود.
در روش‌هایی مانند RTK، با استفاده از تصحیحات مناسب می‌توان به دقت موردنیاز بسیاری از پروژه‌های نقشه‌برداری دست یافت. نتیجه نهایی به تجهیزات، شرایط دریافت سیگنال، روش برداشت و کیفیت کنترل‌ها وابسته است.
ترازیاب یا نیوو (Level)
ترازیاب برای تعیین اختلاف ارتفاع بین نقاط استفاده می‌شود. این دستگاه در پروژه‌هایی که کنترل تراز، شیب یا ارتفاع اهمیت دارد، مانند عملیات ساختمانی، راه‌سازی و اجرای زیرساخت‌ها، کاربرد دارد.
تئودولیت (Theodolite)
تئودولیت دستگاهی برای اندازه‌گیری دقیق زوایای افقی و قائم است. این وسیله در برخی عملیات‌های تخصصی زاویه‌سنجی و نقشه‌برداری استفاده می‌شود.
اسکنر لیزری سه‌بعدی
اسکنر لیزری سه‌بعدی با ثبت تعداد زیادی نقطه از سطح یا اجسام، امکان تولید ابرنقاط و مدل‌های سه‌بعدی را فراهم می‌کند. این فناوری برای برداشت سازه‌های پیچیده، مستندسازی وضع موجود، بررسی تغییرات و برخی پروژه‌های صنعتی مناسب است.
مراحل انجام نقشه‌برداری زمینی
اجرای نقشه‌برداری زمینی به برنامه‌ریزی، برداشت میدانی، کنترل کیفیت و پردازش داده‌ها نیاز دارد. مراحل دقیق کار با توجه به نوع پروژه متفاوت است، اما معمولاً شامل موارد زیر می‌شود.
مرحله اول: بررسی نیاز پروژه و برنامه‌ریزی
ابتدا هدف نقشه‌برداری، محدوده پروژه، نوع خروجی موردنیاز، مقیاس نقشه و دقت مورد انتظار مشخص می‌شود. سپس شرایط دسترسی به منطقه و روش مناسب برداشت بررسی می‌شود.
برای مثال، روش مورد استفاده برای تهیه نقشه توپوگرافی یک زمین با روش موردنیاز برای پیاده‌سازی محور یک سازه صنعتی یکسان نیست.
مرحله دوم: بازدید میدانی و ایجاد نقاط کنترل
در صورت نیاز، منطقه بازدید و نقاط کنترل مناسب انتخاب می‌شوند. این نقاط مبنای اندازه‌گیری و کنترل موقعیت سایر نقاط هستند.
انتخاب و تثبیت صحیح نقاط کنترل به انسجام داده‌ها و کاهش خطاهای احتمالی در عملیات برداشت کمک می‌کند.
مرحله سوم: برداشت اطلاعات زمینی
در این مرحله، نقشه‌بردار با استفاده از تجهیزات مناسب، مختصات نقاط، ارتفاعات و عوارض موردنیاز را برداشت می‌کند. نوع نقاط انتخاب‌شده به هدف پروژه بستگی دارد؛ برای مثال، در نقشه توپوگرافی باید نقاطی برداشت شوند که شکل زمین و شکست‌های مهم آن را به‌درستی نمایش دهند.
مرحله چهارم: کنترل و پردازش داده‌ها
پس از برداشت، اطلاعات ثبت‌شده بررسی و پردازش می‌شوند. کنترل مشاهدات، بررسی خطاها، محاسبه مختصات و تطبیق داده‌ها با سیستم مختصات موردنیاز پروژه از فعالیت‌های این مرحله هستند.
کیفیت پردازش و کنترل داده‌ها تأثیر مستقیمی بر قابلیت استفاده از خروجی نهایی دارد.
مرحله پنجم: تهیه نقشه و تحویل خروجی
در پایان، اطلاعات پردازش‌شده به شکل نقشه، فایل مختصات، مدل رقومی زمین یا سایر خروجی‌های توافق‌شده ارائه می‌شوند.
فرمت تحویل به نیاز پروژه بستگی دارد و ممکن است شامل فایل‌های CAD، نقشه‌های PDF، جدول مختصات یا مدل‌های رقومی باشد.
کاربردهای نقشه‌برداری زمینی چیست؟
نقشه‌برداری زمینی در بسیاری از فعالیت‌های مهندسی و مدیریتی کاربرد دارد. مهم‌ترین موارد استفاده از آن عبارت‌اند از:
نقشه‌برداری در پروژه‌های ساختمانی
برای تعیین حدود و موقعیت زمین، پیاده‌سازی محورها، کنترل ترازها و بررسی موقعیت اجزای سازه از نقشه‌برداری استفاده می‌شود. این اطلاعات به اجرای دقیق‌تر نقشه‌های مهندسی کمک می‌کنند.
نقشه‌برداری در راه‌سازی و پروژه‌های زیرساختی
در پروژه‌های راه‌سازی و زیرساختی، برداشت زمین و کنترل موقعیت مسیر برای طراحی، اجرا و محاسبه حجم عملیات خاکی ضروری است. پروفیل‌های طولی و عرضی نیز اطلاعات لازم برای بررسی شیب و وضعیت مسیر را فراهم می‌کنند.
نقشه‌برداری در معادن
در معادن، داده‌های نقشه‌برداری برای تهیه نقشه محدوده معدن، کنترل تغییرات زمین، بررسی وضعیت پله‌ها و دپوها و محاسبه احجام به کار می‌روند. در پروژه‌های وسیع، ترکیب نقشه‌برداری زمینی با برداشت پهپادی می‌تواند پوشش اطلاعاتی مناسب‌تری ایجاد کند.
نقشه‌برداری در کشاورزی و مدیریت اراضی
اطلاعات مکانی و ارتفاعی زمین برای طراحی شبکه‌های آبیاری، بررسی شیب، برنامه‌ریزی تسطیح اراضی و مدیریت زمین‌های کشاورزی کاربرد دارد.
نقشه‌برداری در پروژه‌های صنعتی
در محیط‌های صنعتی، نقشه‌برداری می‌تواند برای تعیین موقعیت تجهیزات، کنترل ابعاد، ثبت وضع موجود و بررسی انطباق بخش‌های اجراشده با طرح استفاده شود.
تفاوت نقشه‌برداری زمینی با نقشه‌برداری پهپادی چیست؟
تفاوت اصلی نقشه‌برداری زمینی و پهپادی در روش جمع‌آوری داده‌ها، پوشش منطقه و نوع اطلاعات به‌دست‌آمده است.
در نقشه‌برداری زمینی، اطلاعات با استفاده از تجهیزات اندازه‌گیری مستقر روی زمین برداشت می‌شوند. در نقشه‌برداری پهپادی، تصاویر هوایی جمع‌آوری و با روش‌های فتوگرامتری پردازش می‌شوند تا محصولاتی مانند ارتوفتو، مدل سطح و ابرنقاط تولید شوند.
مقایسه این دو روش:
| معیار | نقشه‌برداری زمینی | نقشه‌برداری پهپادی |
|---|---|---|
| روش برداشت | اندازه‌گیری مستقیم نقاط و عوارض | تصویربرداری هوایی و پردازش تصاویر |
| پوشش منطقه | مناسب برداشت هدفمند نقاط و عوارض | مناسب پوشش سریع مناطق وسیع و قابل تصویربرداری |
| کاربرد شاخص | کنترل دقیق نقاط، پیاده‌سازی و برداشت میدانی | تهیه نقشه تصویری، مدل سه‌بعدی و برداشت سطحی |
| محدودیت مهم | زمان‌بر بودن برداشت در مناطق وسیع یا دشوار | وابستگی به شرایط پرواز، پوشش تصویری و کیفیت پردازش |
| نیاز به کنترل زمینی | متناسب با روش و هدف پروژه | نقاط کنترل یا روش‌های تعیین موقعیت دقیق می‌توانند برای افزایش اطمینان و دقت لازم باشند |
هیچ‌یک از این روش‌ها برای تمام پروژه‌ها بهترین گزینه نیست. در برخی پروژه‌ها، استفاده ترکیبی از نقشه‌برداری زمینی و پهپادی نتیجه مناسب‌تری ایجاد می‌کند؛ زیرا پوشش گسترده تصاویر هوایی با اندازه‌گیری‌های کنترلی زمینی تکمیل می‌شود.
دقت نقشه‌برداری زمینی به چه عواملی بستگی دارد؟
دقت نقشه‌برداری فقط به نوع دستگاه وابسته نیست. چند عامل مهم می‌توانند بر کیفیت نتایج تأثیر بگذارند:
- نوع و کیفیت تجهیزات: مشخصات دستگاه و وضعیت کالیبراسیون آن در کیفیت اندازه‌گیری مؤثر است.
- روش برداشت: انتخاب روش مناسب باید با هدف و دقت موردنیاز پروژه هماهنگ باشد.
- نقاط کنترل و سیستم مختصات: ایجاد شبکه کنترل مناسب و استفاده از سیستم مختصات صحیح برای سازگاری داده‌ها ضروری است.
- شرایط محیطی: موانع دید، پوشش گیاهی، شرایط دریافت سیگنال ماهواره‌ای و وضعیت محل می‌توانند بر برداشت تأثیر بگذارند.
- مهارت اپراتور و کنترل داده‌ها: اجرای صحیح عملیات، بررسی مشاهدات و پردازش اصولی برای دستیابی به نتایج قابل اعتماد اهمیت دارد.
به همین دلیل، پیش از شروع پروژه باید معیارهای دقت و نحوه کنترل کیفیت مشخص شوند.
هزینه نقشه‌برداری زمینی چگونه تعیین می‌شود؟
هزینه نقشه‌برداری زمینی به شرایط هر پروژه بستگی دارد و نمی‌توان برای همه زمین‌ها یا پروژه‌ها یک مبلغ ثابت در نظر گرفت.
مهم‌ترین عوامل تعیین‌کننده هزینه عبارت‌اند از:
- مساحت و شکل محدوده موردنظر
- نوع نقشه و جزئیات موردنیاز
- دقت مورد انتظار و روش برداشت
- شرایط دسترسی به منطقه و وضعیت عوارض زمین
- تعداد نقاط و حجم اطلاعات موردنیاز
- نوع پردازش، ترسیم و خروجی نهایی
- تعداد دفعات حضور در محل و نیاز به کنترل‌های تکمیلی
برای برآورد دقیق‌تر، لازم است اطلاعات اولیه پروژه، محدوده کار و خروجی مورد انتظار مشخص شود.
چگونه خدمات نقشه‌برداری زمینی مناسب انتخاب کنیم؟
برای انتخاب مجری نقشه‌برداری، صرفاً به نوع دستگاه یا قیمت پیشنهادی توجه نکنید. بهتر است پیش از شروع کار، موارد زیر را بررسی کنید:
۱. مشخص کنید نقشه برای چه هدفی تهیه می‌شود و چه سطحی از دقت لازم است.
۲. درباره تجربه مجری در پروژه‌های مشابه و روش برداشت پیشنهادی سؤال کنید.
۳. نوع فایل‌ها، نقشه‌ها و گزارش‌هایی را که تحویل داده می‌شوند، از ابتدا مشخص کنید.
۴. روش کنترل کیفیت و سیستم مختصات مورد استفاده را بررسی کنید.
۵. محدوده خدمات، زمان تحویل و هزینه‌های توافق‌شده را به‌صورت شفاف مشخص کنید.
انتخاب روش و مجری مناسب، احتمال دوباره‌کاری و هزینه‌های ناشی از برداشت نامناسب را کاهش می‌دهد.
جمع‌بندی
نقشه‌برداری زمینی فرآیندی تخصصی برای اندازه‌گیری و ثبت اطلاعات مکانی سطح زمین است که در پروژه‌های ساختمانی، عمرانی، راه‌سازی، صنعتی، معدنی و مدیریت اراضی کاربرد دارد. انتخاب تجهیزات مناسب، طراحی روش برداشت، کنترل کیفیت و پردازش صحیح داده‌ها، نقش مهمی در قابل اعتماد بودن نقشه نهایی دارند.
با توجه به وسعت منطقه و هدف پروژه، می‌توان از روش‌های زمینی، پهپادی یا ترکیبی استفاده کرد. انتخاب روش مناسب باید بر اساس دقت موردنیاز، شرایط اجرایی و نوع خروجی مورد انتظار انجام شود.
دریافت خدمات نقشه‌برداری از مپ‌انگ
اگر برای پروژه ساختمانی، عمرانی، صنعتی یا معدنی خود به خدمات نقشه‌برداری نیاز دارید، پیش از شروع کار، نوع برداشت و خروجی موردنیاز را مشخص کنید. کارشناسان مپ‌انگ می‌توانند با بررسی مشخصات پروژه، درباره روش مناسب نقشه‌برداری و الزامات اجرای آن راهنمایی‌تان کنند.
برای دریافت اطلاعات بیشتر درباره خدمات نقشه‌برداری، به صفحه خدمات مپ‌انگ مراجعه کنید یا از طریق صفحه تماس با ما، درخواست خود را ثبت کنید.
سوالات متداول نقشه‌برداری زمینی
نقشه‌برداری زمینی برای چه پروژه‌هایی استفاده می‌شود؟
نقشه‌برداری زمینی در پروژه‌های ساختمانی، راه‌سازی، صنعتی، معدنی، کشاورزی و تهیه نقشه‌های توپوگرافی کاربرد دارد. نوع برداشت با توجه به هدف پروژه تعیین می‌شود.
مهم‌ترین تجهیزات نقشه‌برداری زمینی کدام‌اند؟
توتال استیشن، گیرنده‌های GNSS، ترازیاب و اسکنر لیزری سه‌بعدی از تجهیزات پرکاربرد این حوزه هستند. انتخاب دستگاه به نوع اندازه‌گیری و دقت موردنیاز بستگی دارد.
نقشه‌برداری زمینی چقدر زمان می‌برد؟
زمان اجرای پروژه به مساحت منطقه، پیچیدگی عوارض، روش برداشت، دقت موردنیاز و حجم پردازش بستگی دارد. پس از بررسی مشخصات پروژه می‌توان زمان تقریبی اجرا را برآورد کرد.
آیا نقشه‌برداری زمینی دقیق‌تر از نقشه‌برداری پهپادی است؟
نمی‌توان یک روش را در تمام شرایط دقیق‌تر دانست. دقت هر روش به تجهیزات، شرایط برداشت، کنترل‌های زمینی، پردازش و نوع محصول نهایی وابسته است و انتخاب باید بر اساس نیاز پروژه انجام شود.
تفاوت نقشه‌برداری زمینی و توپوگرافی چیست؟
نقشه‌برداری زمینی به مجموعه روش‌های برداشت اطلاعات از سطح زمین گفته می‌شود؛ اما نقشه‌برداری توپوگرافی بر ثبت شکل زمین، ارتفاعات و عوارض آن برای تهیه نقشه توپوگرافی تمرکز دارد. نقشه‌برداری زمینی می‌تواند یکی از روش‌های تهیه این نوع نقشه باشد.
